Fatores que Influenciam no Ensaio de HDT em Polímeros
A Temperatura de Deflexão Térmica (Heat Deflection Temperature ou HDT) é uma propriedade utilizada para avaliar o comportamento de materiais poliméricos quando submetidos simultaneamente a uma tensão de flexão e ao aumento controlado da temperatura. O ensaio é bastante utilizado na caracterização de termoplásticos, no desenvolvimento de formulações, na comparação entre materiais e no controle de qualidade.
O ensaio de HDT em polímeros é particularmente importante para aplicações nas quais componentes precisam manter sua estabilidade sob carga em temperaturas elevadas. Entretanto, o resultado não deve ser interpretado como a temperatura máxima de uso contínuo do material. A HDT é uma temperatura obtida em condições específicas de ensaio e pode ser influenciada pela estrutura molecular, composição, processamento e condições experimentais.
Temas
O que é o ensaio de HDT?

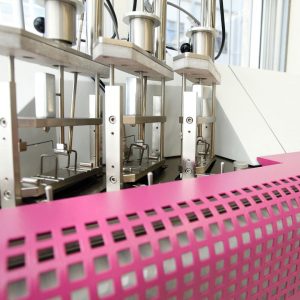

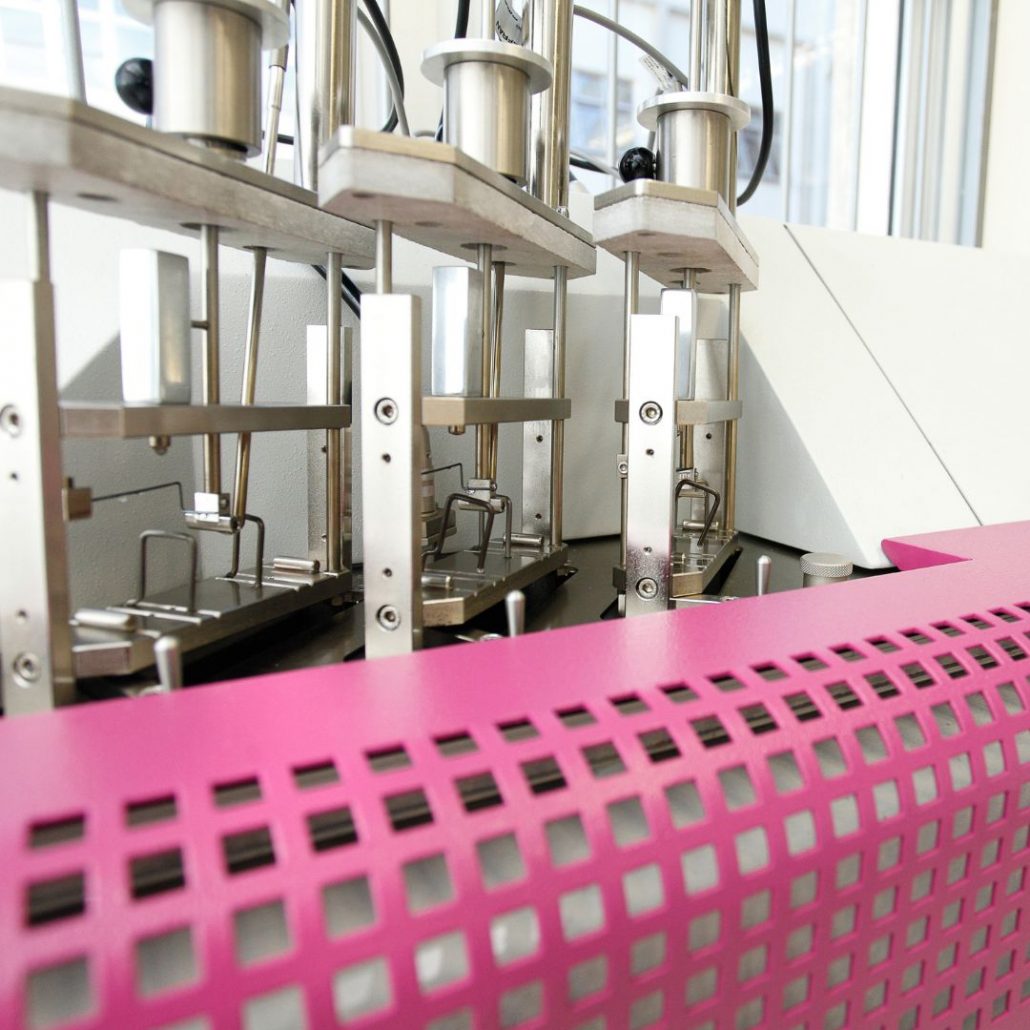

No ensaio de HDT, um corpo de prova de dimensões padronizadas é submetido a uma tensão de flexão especificada e aquecido a uma taxa controlada. Durante o aquecimento, o equipamento monitora a deformação do material.
A temperatura de deflexão térmica sob carga corresponde à temperatura na qual o corpo de prova atinge uma deflexão especificada pelo método utilizado.
Entre as principais normas utilizadas estão a ASTM D648 e a ISO 75. Essas normas estabelecem requisitos relacionados às dimensões do corpo de prova, tensão aplicada, taxa de aquecimento, posicionamento da amostra e orientações para determinação da temperatura.
Por isso, um resultado de HDT deve sempre ser acompanhado da norma e da condição utilizada no ensaio.
Tensão aplicada durante o ensaio
A tensão aplicada é um dos principais fatores na determinação da HDT. Quanto maior a solicitação mecânica, menor tende a ser a temperatura necessária para que o corpo de prova atinja a deflexão especificada.
Dessa forma, um mesmo material pode apresentar diferentes valores de HDT dependendo da tensão utilizada no ensaio.
Essa diferença é fundamental na comparação de resultados. Valores obtidos em condições de tensão distintas não devem ser comparados diretamente.
Por esse motivo, relatórios técnicos e especificações devem informar claramente o método utilizado.
Fatores que Influenciam no Ensaio de HDT em Polímeros
Taxa de aquecimento
A taxa de aquecimento influencia a transferência de calor para o corpo de prova e a resposta viscoelástica do polímero.
Taxas de aquecimento diferentes modificam o tempo disponível para o material responder à combinação entre temperatura e tensão mecânica.
Como os polímeros apresentam comportamento dependente do tempo e da temperatura, alterações na velocidade de aquecimento podem deslocar a temperatura na qual a deflexão especificada é atingida.
Para garantir comparações confiáveis entre lotes ou materiais, a taxa de aquecimento deve ser mantida conforme o método aplicável.
Dimensões do corpo de prova
As dimensões do corpo de prova da amostra influenciam diretamente o comportamento em flexão. Diferenças na espessura, fora dos limites estabelecidos nas normas de referência, podem provocar alterações significativas na rigidez do corpo de prova.
Por esse motivo, largura e espessura devem ser medidas com precisão antes do ensaio.
Corpos de prova com espessura irregular, superfícies deformadas ou dimensões fora das condições estabelecidas pelo método podem apresentar resultados com maior variabilidade.
Portanto a qualidade da preparação da amostra também é um fator que influencia na repetibilidade do ensaio.
Orientação do corpo de prova
A orientação da amostra em relação ao processo de fabricação pode influenciar significativamente os resultados.
Processos como injeção e extrusão podem gerar orientação molecular e, em materiais reforçados, orientação de fibras. Como consequência, as propriedades mecânicas podem variar conforme a direção analisada.
Em um compósito reforçado com fibras de vidro, por exemplo, corpos de prova retirados em diferentes direções podem apresentar rigidez e comportamento térmico-mecânico distintos.
Por isso, a direção de retirada da amostra deve ser definida e registrada em estudos comparativos.
Histórico térmico e condições de processamento
O processamento exerce forte influência sobre a estrutura dos materiais poliméricos.
Temperatura de processamento, pressão, velocidade de resfriamento e condições de moldagem podem modificar a cristalinidade, a orientação molecular e as tensões residuais.
Dois corpos de prova produzidos com a mesma resina, mas processados em condições diferentes, podem apresentar resultados distintos de HDT.
Esse fator deve ser considerado principalmente na comparação entre corpos de prova moldados diretamente para ensaio e amostras retiradas de peças acabadas.
Cristalinidade do polímero
Nos polímeros semicristalinos, o grau de cristalinidade influencia a rigidez e a capacidade do material de resistir à deformação durante o aquecimento.
As regiões cristalinas atuam como estruturas organizadas que restringem parcialmente a mobilidade das cadeias poliméricas.
Condições de resfriamento mais lentas podem favorecer a formação de estruturas cristalinas diferentes daquelas produzidas por resfriamento rápido. Como consequência, o comportamento no ensaio de HDT pode ser alterado.
Técnicas como DSC e DRX podem ser utilizadas de forma complementar para investigar diferenças relacionadas à cristalinidade.
Temperatura de transição vítrea
A temperatura de transição vítrea (Tg) exerce influência sobre o comportamento de muitos polímeros durante o ensaio de HDT.
Próximo à Tg, a mobilidade das cadeias aumenta e a rigidez do material pode diminuir significativamente. Essa redução facilita a deformação sob a tensão aplicada.
Entretanto, HDT e Tg são propriedades diferentes e não devem ser utilizadas como sinônimos. A Tg está relacionada a uma transição molecular, enquanto a HDT é determinada pela resposta mecânica do material sob condições específicas de carga e aquecimento.
Técnicas como DSC e DMA podem auxiliar na avaliação da Tg.
Massa molar e estrutura molecular
A estrutura molecular do polímero influencia sua resposta mecânica e viscoelástica.
Massa molar, distribuição de massa molar, ramificações e estrutura química podem afetar a mobilidade das cadeias e a resistência à deformação.
Entretanto, a relação entre massa molar e HDT não deve ser avaliada isoladamente. Cristalinidade, formulação, reforços e condições de processamento também exercem influência.
Por isso, mudanças inesperadas no resultado podem exigir uma investigação combinando diferentes técnicas de caracterização.
Plastificantes e modificadores
A presença de plastificantes pode reduzir a rigidez do polímero e aumentar a mobilidade molecular. Como consequência, determinados materiais plastificados podem apresentar menor resistência à deformação sob carga durante o aquecimento.
Modificadores de impacto também podem alterar o comportamento da matriz. O aumento da tenacidade frequentemente envolve mudanças na morfologia do sistema e pode modificar a rigidez.
Por isso, materiais baseados no mesmo polímero podem apresentar valores significativamente diferentes de HDT devido às diferenças de formulação.
Cargas minerais e fibras de reforço
A incorporação de cargas minerais e fibras é uma das formas utilizadas para modificar o comportamento térmico-mecânico dos polímeros.
Fibras de vidro, fibras de carbono e determinadas cargas minerais podem aumentar a rigidez e reduzir a deformação do material sob carga. Como resultado, materiais reforçados podem apresentar valores de HDT superiores aos da resina não reforçada.
O efeito depende do teor de reforço, da orientação das fibras, da dispersão e da qualidade da interface entre a matriz e a fase dispersa.
Em materiais reforçados, a preparação e a orientação do corpo de prova são especialmente importantes para a interpretação dos resultados.
Umidade e condicionamento da amostra
A presença de umidade pode influenciar significativamente polímeros higroscópicos.
Em materiais como determinadas poliamidas, a água absorvida pode atuar como plastificante, aumentando a mobilidade das cadeias e reduzindo a rigidez.
Como o ensaio de HDT depende diretamente da capacidade do material de resistir à deformação durante o aquecimento, diferenças no teor de umidade podem produzir resultados distintos.
Por esse motivo, o condicionamento da amostra deve ser controlado e registrado.
Tensões residuais
Peças moldadas podem apresentar tensões residuais geradas durante o processamento.
Durante o aquecimento, essas tensões podem relaxar e contribuir para alterações dimensionais e deformações. Esse efeito pode interferir no comportamento observado durante o ensaio.
A intensidade das tensões residuais depende de fatores como geometria da peça, temperatura do molde, pressão de injeção e velocidade de resfriamento.
A comparação entre diferentes regiões de uma mesma peça deve considerar possíveis diferenças no histórico de processamento.
Meio de aquecimento e uniformidade térmica
O sistema de aquecimento deve garantir que os corpos de prova sejam submetidos a condições térmicas controladas e uniformes.
Diferenças na circulação do meio, gradientes de temperatura e falhas de calibração podem provocar variações nos resultados.
O controle da temperatura e a manutenção do equipamento são fundamentais, especialmente porque a determinação depende da associação entre a temperatura registrada e a deformação medida.
Apoios, alinhamento e posicionamento da amostra
O posicionamento correto do corpo de prova é fundamental para garantir a distribuição adequada da carga.
Desalinhamentos, contato irregular com os apoios ou aplicação excêntrica da força podem gerar condições diferentes daquelas previstas pelo método.
A amostra deve ser posicionada cuidadosamente e os componentes do equipamento devem estar em condições adequadas de uso.
Esses cuidados são importantes quando se busca comparar pequenas diferenças entre lotes ou formulações.
Importância do controle das condições no ensaio de HDT
A temperatura de deflexão térmica é uma propriedade importante para avaliar o comportamento térmico-mecânico de materiais poliméricos. Entretanto, o resultado depende de uma combinação de fatores relacionados à estrutura do material, formulação, processamento e condições experimentais.
Tensão aplicada, taxa de aquecimento, dimensões do corpo de prova, cristalinidade, Tg, presença de reforços, plastificantes, umidade, orientação molecular e tensões residuais estão entre os principais fatores que influenciam o ensaio de HDT em polímeros.
Do ponto de vista de um laboratório de materiais poliméricos, a padronização dessas condições é fundamental para garantir repetibilidade e permitir comparações tecnicamente válidas. Isoladamente ou combinada com outras técnicas, como DSC, DMA e ensaios mecânicos, a HDT fornece informações relevantes para desenvolvimento de produtos, controle de qualidade, comparação de formulações e investigação do comportamento de polímeros em aplicações sujeitas simultaneamente à temperatura e à carga mecânica.
Entre em contato através do e-mail: contato@afinkopolimeros.com.br
Acesse agora nosso blog e confira nossos outros posts: BLOG E NOTÍCIAS – Conteúdo atual e novidades sobre a Engenharia de Materiais, Indústria de Polímeros, Pesquisa, Desenvolvimento e Inovação
Acompanhe-nos também pelo Facebook: Afinko Soluções em Polímeros | São Carlos SP
Siga-nos no Instagram: @afinkolab (Afinko Soluções em Polímeros (@afinkolab) • Instagram profile).
