Introdução aos princípios básicos de MEV
A Microscopia Eletrônica de Varredura (MEV) é uma das técnicas mais eficazes para a análise de materiais, permitindo a obtenção de imagens detalhadas da superfície de uma amostra com alta resolução e profundidade de campo. Essa técnica utiliza um feixe de elétrons para interagir com os materiais para formar imagens e fornecer informações químicas, morfológicas e estruturais. Neste texto, vamos explorar os princípios fundamentais da MEV, suas principais funcionalidades e suas aplicações no estudo de materiais poliméricos.
Temas
Princípios de Funcionamento
O princípio básico da MEV é a interação entre um feixe de elétrons e a superfície da amostra. Esse feixe, gerado em um canhão de elétrons, é acelerado em altas tensões (geralmente entre 1 e 30 kV) e focalizado sobre a amostra. À medida que os elétrons interagem com a superfície, diversos sinais são produzidos, incluindo:
Elétrons secundários (SE): Responsáveis pela formação de imagens topográficas, revelando detalhes de superfícies irregulares.
Elétrons retroespalhados (BSE): Indicativos de contraste composicional, já que materiais mais densos refletem mais elétrons.
Raios X característicos: Utilizados em análises químicas elementares através da técnica de EDS (Espectroscopia de Dispersão de Energia).
Os sinais gerados são coletados por detectores específicos e convertidos em imagens ou espectros químicos, dependendo do tipo de análise realizada.
Preparo da Amostra
O preparo adequado da amostra é essencial para a obtenção de resultados precisos na MEV. Para materiais poliméricos, algumas etapas críticas incluem:
Secagem: Polímeros contendo umidade podem sofrer danos devido ao vácuo necessário para o funcionamento do microscópio. A secagem prévia evita intercorrências.
Metalização: Polímeros são, em sua maioria, isolantes. Para evitar o acúmulo de carga elétrica durante a análise, uma camada condutora, geralmente de ouro ou carbono, é depositada sobre a superfície da amostra.
Corte ou Fratura: Amostras podem ser cortadas ou fraturadas em criogenicamente para expor superfícies internas e evitar deformações plásticas.
Em alguns casos, quando se trabalha com baixo vácuo, é possível a análise de amostra polimérica sem recobrimento/metalização
Vantagens da MEV
A Microscopia Eletrônica de Varredura (MEV) apresenta diversas vantagens em relação a outras técnicas microscópicas, destacando-se por sua alta resolução, que permite a visualização de detalhes em escala nanométrica. A profundidade de campo elevada garante imagens nítidas mesmo em superfícies tridimensionais, enquanto sua versatilidade analítica possibilita a análise composicional simultânea por meio de detectores como EDS ou WDS (Espectroscopia de Dispersão de Comprimento de Onda). Além disso, a MEV é altamente adaptável, podendo ser utilizada para examinar uma ampla gama de materiais, incluindo polímeros, metais, cerâmicas e compósitos, materiais biológicos, etc, tornando-a uma ferramenta indispensável em diversas áreas da ciência e engenharias.
Limitações e Cuidados
Embora seja uma técnica altamente eficaz, a técnica apresenta algumas limitações que devem ser consideradas. A necessidade de condutividade elétrica, por exemplo, pode exigir tratamentos adicionais, como a aplicação de camadas condutoras, para a análise de amostras poliméricas isolantes. Além disso, o ambiente de vácuo necessário para o funcionamento da MEV pode causar deformações ou a perda de componentes em polímeros voláteis ou com elevada porosidade. Outro desafio está nas intercorrências gerados pelas interações do feixe de elétrons com a amostra, o que é especialmente problemático em polímeros sensíveis à radiação.
Para contornar essas limitações, é essencial ajustar cuidadosamente os parâmetros do equipamento, como tensão de aceleração e corrente do feixe, garantindo a minimização de danos e a obtenção de imagens de alta qualidade.
Aplicações no Estudo de Polímeros
Na análise de materiais poliméricos, a MEV desempenha um papel fundamental em várias áreas:
Morfologia de Superfície: Estudo de rugosidade, formação de fissuras, ou texturas causadas por processos de fabricação.
Análise de Fraturas: Identificação de modos de falha, como fratura dúctil ou frágil, fadiga, após solicitação mecânica.
Compatibilidade de Blendas Poliméricas: Avaliação da dispersão e interação entre diferentes fases poliméricas.
Caracterização de Revestimentos: Inspeção de camadas finas e uniformidade de películas aplicadas sobre polímeros.
Distribuição de cargas e fibras, alinhamentos de fibras
Ataque químico
Má compactação de material
Essas aplicações permitem a compreensão detalhada de processos de fabricação e desempenho de materiais em diferentes condições.

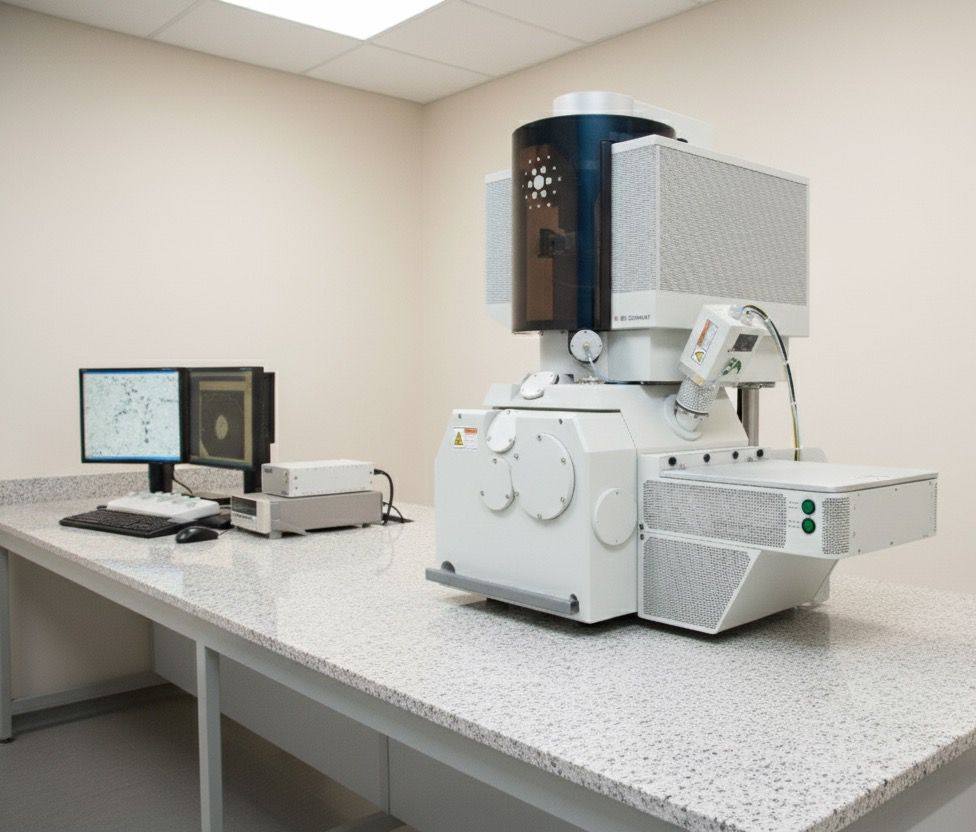

Introdução aos princípios básicos de MEV
Conclusão
A Microscopia Eletrônica de Varredura é uma análise significativamente importante no estudo de materiais, especialmente polímeros, devido à sua capacidade de revelar características topográficas e composicionais em alta resolução. Combinando preparo adequado da amostra, ajustes precisos no equipamento e interpretação cuidadosa dos resultados, a análise de MEV pode fornecer informações valiosas para o desenvolvimento de novos materiais e para o diagnóstico de falhas em produtos.
